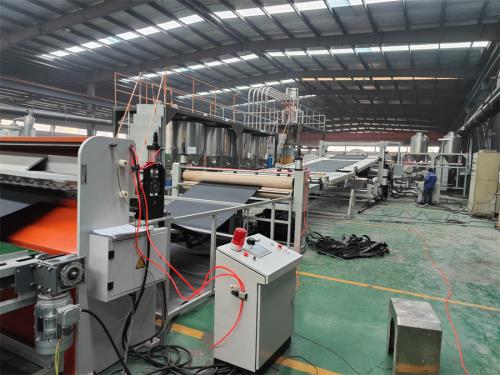

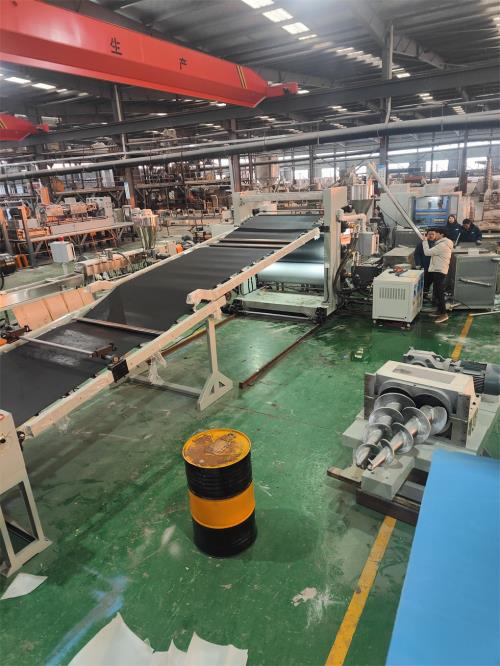

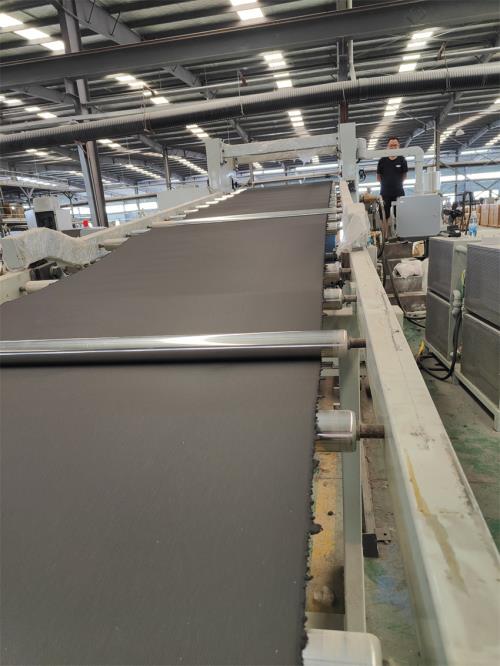

雙螺桿片材生產線_佳德智能裝備科技有限公司_實力廠家, JDL-85D雙螺桿片材生產線

一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色

Ⅱ、擠出工藝：（自動配料系統：三顆粒一粉一油五小料---800升高混機---螺旋上料機）另外報價---單螺桿計量式喂料——-JDL-85D雙螺桿擠出機---——液壓板式換網系統-----片材擠出模具-----三輥壓光------三輥冷卻系統----托架冷卻------冷卻牽引-----切邊裝置--------計米器------在線剪板機-----收料平臺-------主機采用：PLC控制

Ⅲ、加工物料：軟質PVC片材物料比重：2 要求：制品寬度：1900mm 制品厚度：2-4mm

產 能：1噸/小時 注意事項：取決于客戶的配方、工藝、生產條件

二. 技術配置

（一）雙螺桿喂料系統

1)雙螺桿喂料機；電機功率：1.5kw；“三晶或羅賓康”變頻調速器；

（二）JDL-85D雙螺桿擠出機

1、D型高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）

2 .齒輪箱冷卻系統

1)減速箱冷卻系統；油泵功率：1.1kw；采用板式冷卻器，3平方

3、主機

1）交流電機；功率：185kw“皖南”電機“杰特或羅賓康”變頻調速器

4、螺桿:特殊螺桿

1）直徑：φ85mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；

2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；

3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；
